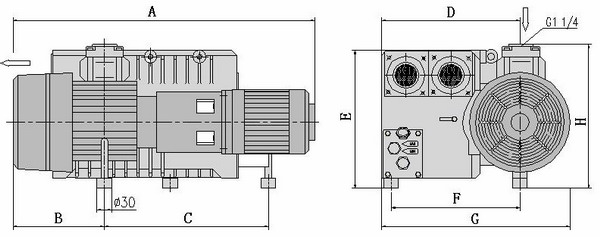

一、结构图片：

技术参数：

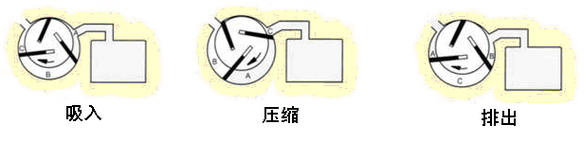

二、真空原理：

在带有吸气阀和排气阀的圆形泵体（定子）内，装有一个偏心转子在转子槽中靠离心力运动的三片叶片，这些叶片将泵分隔成三部分，它们的容积随着转子的转动，周期性地变化，完成气体的抽吸、压缩、排除过程，从而使抽吸口处的气体被抽吸，形成真空。

三、真空泵性能：

*极限真空度高，可小于0.5毫巴

*抽速高

*工作噪音低，可小于66分贝

*水蒸气抽除能力强

*保持进气压强为1.33×103帕斯卡，仍可连续工作

*环保，泵内装有油雾消除器，能除去排出气体中的99.99%的油

*结构紧凑，设计科学合理，轻便，易于安装在工业系统中

四、应用范围：

1、包装、粘贴

各种食品、金属件及电子元件的真空或惰性气体包装

照片、广告纸的粘贴

2、吊运、输送、吸持，装卸

玻璃板的吊运

木版、塑料板的吸持

非磁性件的装卸

造纸和印刷工业中，纸和纸板的装卸，输送

粉状材料的输送

3、干燥、除气、浸渍

电子元器件的干燥、浸渍

铸模、涂料、真空炉的除气

4、其他

实验室装置 医疗装置
